功能概述
本测试仪所具有的基本功能包括：
1、锂电池保护板快速检测
1．1 保护板静态耗电测试
1．2 保护板内阻测试
1．3 保护板过充电保护功能测试
1．4 保护板过充电保护恢复功能测试
1．5 保护板过放电保护功能测试
1．6 保护板过放电保护恢复功能测试
1．7 保护板过电流保护电流大小测试
1．8 电池内部识别电阻1（或热敏电阻）检测
1．9 电池内部识别电阻2（或热敏电阻）检测
1．10 对于通讯码片的电池可进行通讯码测试（目前仅针对DS2502兼容码片）
2、锂电池保护板精确测试
与1所示快速测试项目一致，但是1.3~1.6可以精确测试出电流大小，并且可以测试过放电保护扣的保护板自耗电。
3、锂电池保护板保护延时时间测试
在此项功能中，可以测试出锂电池保护板的保护延时时间。
3．1 过充电保护延时时间
3．2 过放电延时保护时间
3．3 过电流保护延时时间
4、读码功能（目前仅针对DS2502兼容码片，适用于所有MOTO手机电池）
选择此项功能，能够读出DS2502兼容码片的所有内部数据，可是实时观察任何一个地址的数据，并看到最后的CRC校验数据，通过比较最后两个字节的CRC校验数据，可以判断传输数据是否出错。
仪器外观

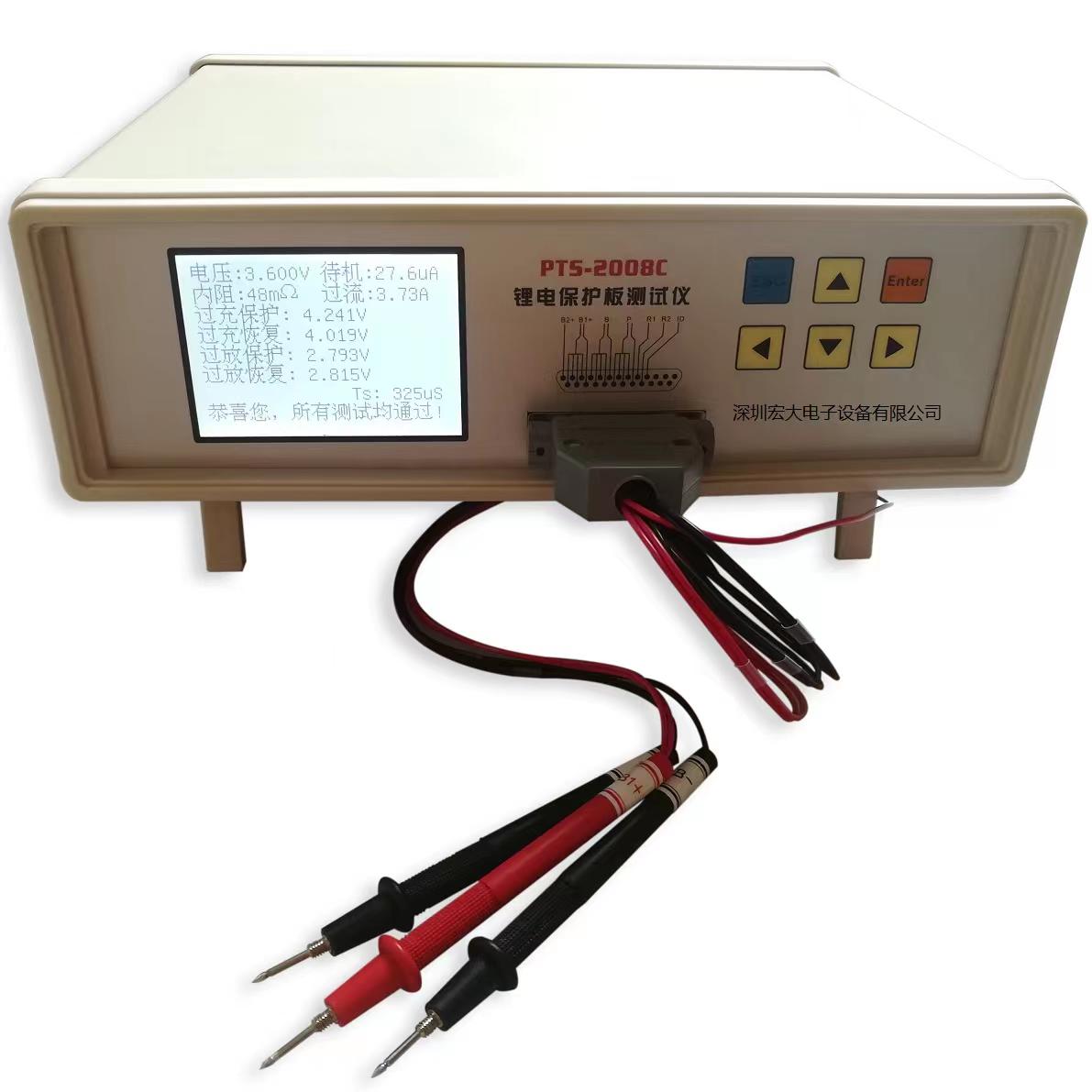

仪器的外观面板上面主要有三部分组成，用来显示操作和测量信息的LCD显示器，操作键盘，以及接线孔，如下图所示：
仪器的外观面板上面主要有三部分组成，用来显示操作和测量信息的LCD显示器，操作键盘，以及接线孔，如下图所示：
显示界面
本仪器的显示界面是一个大屏幕的LCD显示器，可以显示中文和数值。详细内容参见操作说明。
仪器特性指标
仪器适用环境：
1.温度： 0-40℃
2.使用高度： 海拔2Km内使用
3.相对湿度： 40-80%湿度
测量范围：
1.过充保护电压测量范围：------------------------ 4.150---4.500V 过充保护恢复电压测量范围：-------------------4.200---3.800V 过放保护电压测量范围：-------------------------3.200---2.000V 过放保护恢复电压测量范围：-------------------2.500---3.500V 过电流测量范围：----------------------------------0---12A value=".1" HasSpace="False" Negative="False" NumberType="1" TCSC="0">0.1A
6.静态电流测量范围：-------------------------------0.0---1000.0uA 内阻测量范围：-------------------------------------0---200m1m识别电阻测量范围：-------------------------------0.1---999.9K 过充保护时间：--------------------------------0---5000mS )
10.过放保护时间：-----------------------------0---1000 mS 过电流保时时间：--------------------------0---100mS 测试速度：
1） 快速测试：1秒钟（仅针对过充保护为10mS的单节保护板）
2） 参数测试：1.7秒钟（仅针对过充保护为10mS的单节保护板）
注意：测试时间取决于被测试保护板的各项参数，如果时间短，则测试所需时间就短，反之，测试时间就较长。
电源电压：220V消耗功率：平均≤22W 瞬间值 150W
仪器重量：4.0Kg
仪器尺寸：L(300mm)*W(300mm)*H(100mm)
外包装尺寸：L(360mm)*W(360mm)*H(160mm)
总包装重量：4.4Kg
装箱清单：
1. 保护板测试仪1台
2. 测试笔一套
