ZGS-6.0矿用煤层高压注水表

ZGS-6.0矿用煤层高压注水表

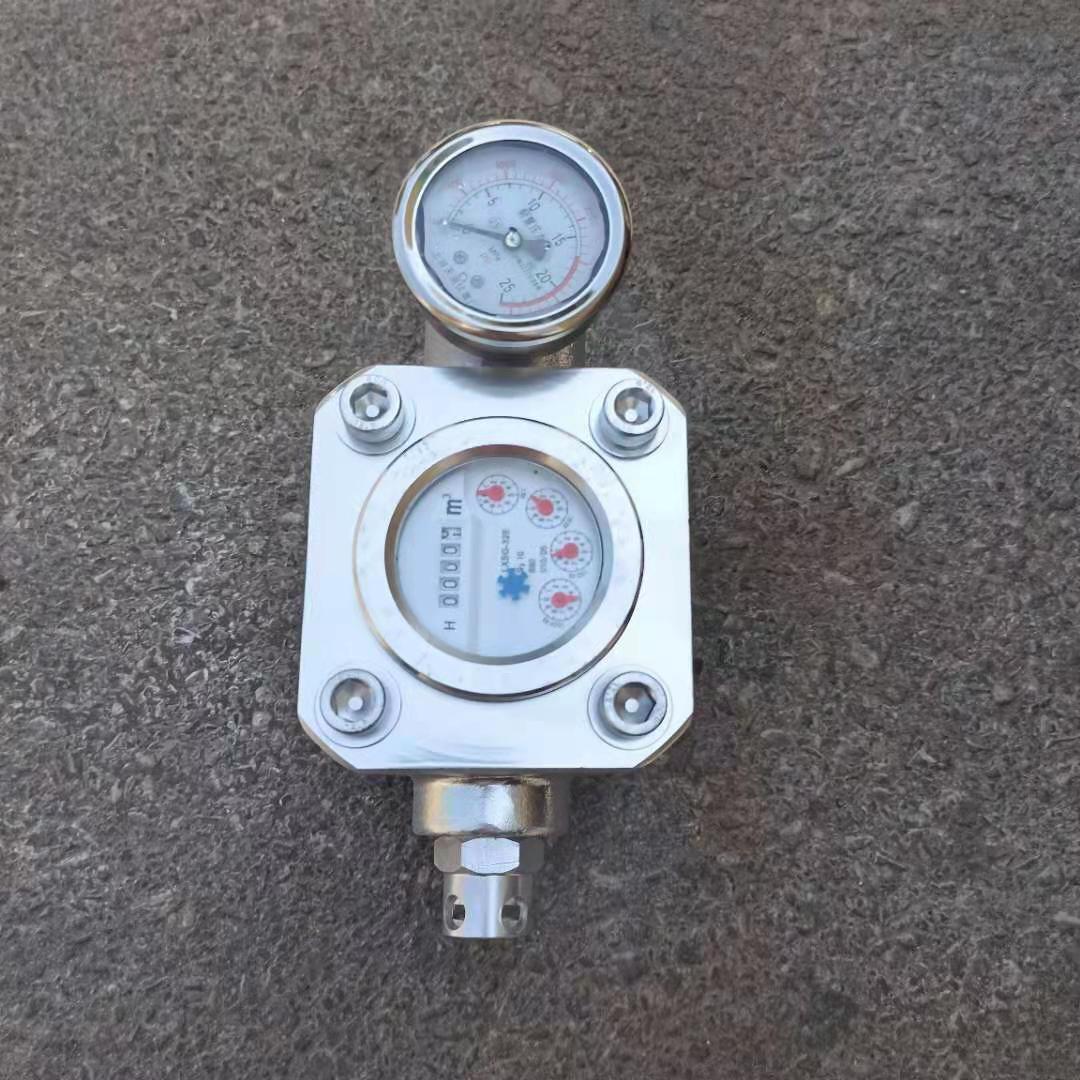

ZGS-6型高压注水表是实施煤层注水防尘措施时必不可少的配套设备。外壳体采用高强度铝合金,内部采用合金铜,具有耐压强度高、抗腐蚀能力强的特点,可广泛适用于煤矿各种水质条件,在高压水表的出水端设置有单向阀、可有效防止停注时钻孔水倒流将煤粒等杂质带入水表内部导致水表损坏。ZGS6型高压水表为多流束凹叶轮速度式磁钢传动干式水表，耐压高，密封性能好，结构简单，数字直读，能同时显示注入水量和注水压力，可与不同压力、不同流量的注水系统相配套。ZGS-6型高压水表主要由水量数字显示记数机构、驱动机构及压力表组成，进入高压水表的水在经过叶轮组时推动叶轮旋转，配置其间的磁力传动装置带动水量数字显示记数机构记录流经水表的水量。
ZGS型高压水表的技术参数：
高压水表型号ZGS-2.5     ZGS-6.0
1、大流量 5.0 m3／h    12.0 m3／h
2、公称流量 2.5 m3／h   6.0 m3／h
3、小流量 0.1m3／h     0.24m3／h
4、工作压力 15 MPa     15 MPa
5、精度等级 2.5级       2.5级
6、质量 3 Kg
7、连接方式快插接头 KJ-10

接口尺寸 KJ13 煤矿标准接头（可以根据客户需求选配其他型号或种类接头）
安装与使用 1、高压水表在安装使用前，必须将安装管路清洗干净，管路
内不得有颗粒物存在； 2、在高压水表入口的前方必须安装过滤装置，防止使用过程
中杂质进入水表传动叶轮组件，造成水表损坏或计量不准； 3、流经水表的水流方向应与水表上所标注方向一致； 4、流经水表的水温不得超过 50℃； 5、水表属于精密器具，不得随意打开或自行维修。
