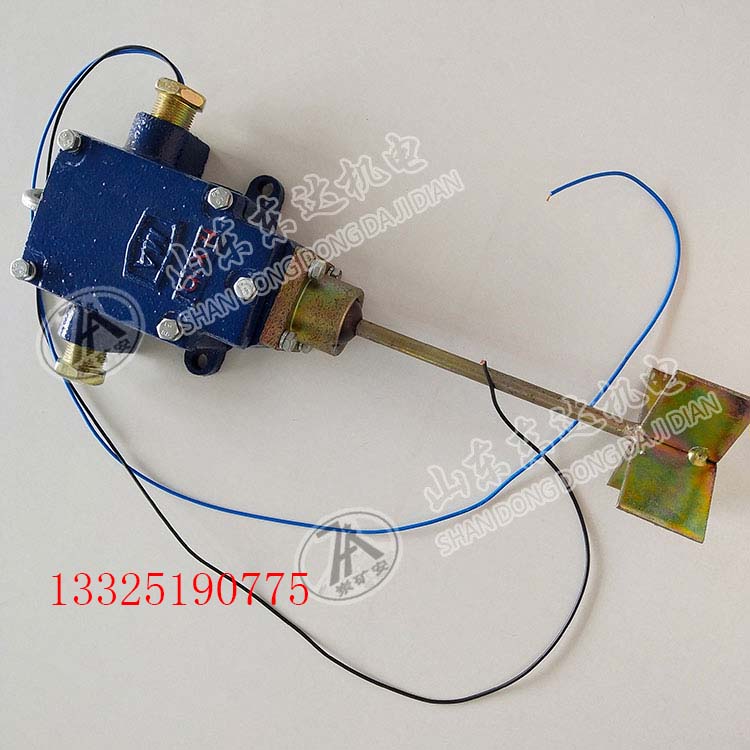

GUJ30煤矿皮带机保护用堆煤传感器
一 、 概 述
1. 用途及适用范围：GUJ30 堆煤传感器（以下简称传感器）为矿用本质安全型电气设备，该传感器适用于煤矿井下、露天煤矿、选煤厂等工作场所，作为带式输送机输送带堆煤检测之用。
2. 特点：传感器体积小，重量轻，便于安装，性能稳定，维护简单。
1. 防爆型式及标志
防爆型式：矿用本质安全型
2. 接点容量：DC12.5V/0.5A(备注：符合简单设备的规定，用于经防爆检验合格的本质安全电路中) ；
3. 输出信号：常开无源接点：1 对；
4. 外形尺寸：390mm×170mm×65mm。
5. 质量：2kg。
二、 结 构 特 征 及 工 作 原 理
1. 结构特征：传感器由外壳、煤位触杆、开关接点、接线端子等部分组成。
2. 工作原理：传感器工作原理为机械开关式。当出现运输机埋机头、满仓、满煤漏斗时，煤触及堆煤传感器的触头并推动触杆偏离中心线之间的动作摆角大于 30±3°时，传感器动作，传感器能自动切断运输机的电源实现煤位保护，连接的控制箱语音报警。
煤矿用带式输送机保护装置是根据新版《煤矿规格》中关于井下带式输送机保护的有关规定而进行设计的，在进行了大量的井下实地调查及试验后，对现有的皮带机综合保护器进行了优化和改进，同时又听取了大量的用户反馈意见，使本装置的可靠性、先进性及操作方便性等同类产品比较有了不同程度的提高。本装置适用于有爆炸性甲烷气体和煤尘的环境中、露天煤矿、选煤厂等工作场所，用来对带式输送机进行综合保护及控制。
主要功能
口具有打滑、堆煤、超温、跑偏、烟雾、撕裂、急停、张力自动调整等保护功能；
口多台输送机间连锁、故障对位显示等功能；
口具有语音预警，语音报警功能。
生产厂家：山东东达机电有限责任公司，山东矿安机电有限公司。
联系人：王芬芬
联系电话：13325190775（V信同号）
座机号码：0537-3168136
QQ：1802287547
传真：0537-2902388
邮编：27000
