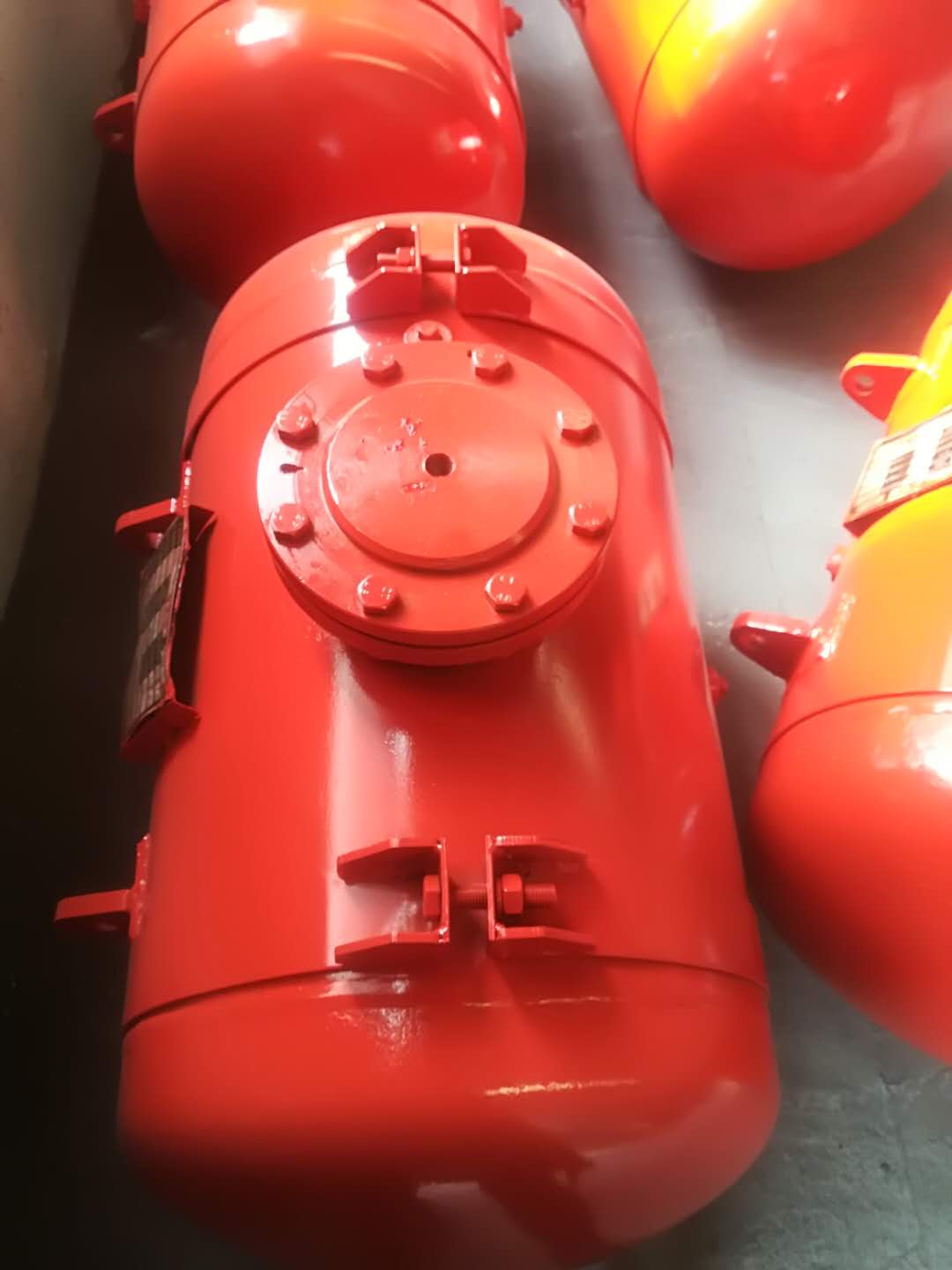

KQP-B-200L破拱器（空气炮）各个部件的作用
马延宁 13355153582
山东矿安机电有限公司
1.炮体：用于储存压缩空气，采用Q235-B钢板制造，质量可靠
2.支腿或吊环：固定空气炮用
3.排水孔：长时间使用炮体内可能积存水分及油污，拧下丝堵可将其污物排出
4.an全阀：是簧式an全阀，开启压力0.4-0.8MPA，{用户可自调}，如气源有可靠的an全气阀，则炮体上的an全阀可取消
5.活塞：采用超66尼龙制造，并有活塞环将其密封，活塞后部加有复位缓冲簧，以防止物料进入缸套及炮体内
6.密封环：采用高分子尼龙制造，耐油耐磨是封闭缸套与活塞的主要部件
7.电磁阀：它是空气炮动作的主要元件，可根据用户需求进行配置，防电磁阀用于煤炭行业
8.缸套：采用5|A0金材料，工艺采用先进的内膜加镀膜技术生产制造
9.簧盖板：活塞后部加簧座，以保簧压缩时不超限，保簧的性能|量
10.橡胶石棉密封垫：起到压紧密封作用
KQP-B-200L破拱器（空气炮）性能特点：
1.搅拌站料仓破拱器可直接作用于物料，清堵效率高；
2.安装、维护简便快捷；
3.控制简单，可实现自动控制或人为操作控制；
4.使用寿命长，正常使用可达100万次；
5.释放速度快，冲击力强清堵效果显著；
6.噪音低，低于工业企业噪音标准；
7.可替换现用的其它类型的破拱器。
空气炮有三种类型，A/B/C三种，其中使用范围较多的是B型。根据炮体容量不同将空气炮区分为不同的型号：KQP-B-50L KQP100L KQP150L KQP160L KQP170L KQP200L KQP220L KQP300L KQP500L等
KQP-B-200L破拱器（空气炮）工作原理：
空气炮是利用空气动力原理，工作介质为空气，由一差压装置和可实现自动控制的快速排气阀、瞬间将空气压力能转变成空气射流动力能，可以产生强大的冲击力，是一种清洁、低耗能的理想清堵吹灰设备。
空气炮作为桶仓、管道内物料清堵的有力设备，空气炮的动作需要相关组件的联合动作，主要包括：空气炮本体（含喷气组件），三通电磁阀、空气炮控|制|器、空气炮喷吹管等组成。
1.淹没式脉冲阀：膜片型淹没式脉冲阀用来自动启动空气炮；
2.空气炮控|制|器：一个带有时序设定的微控|制|器，用来控制空气炮动作间隔或控制多个空气炮的动作顺序；
3.空气炮喷吹管：针对空气炮在破坏物料架桥后，物料沿桶壁下滑的情况（会导致粘附或脏污桶壁）；
4.空气管路配件：为保证空气炮良好工作及延长使用寿命，应使用空气滤清器、调压阀、油雾器；
5.空气管路单向阀：预防因充气管路问题而使气压降低；
6.安装固定用配件：当料桶本体的强度不足以支撑空气炮重量时，需对空气炮采用有xiao捆绑和固定；
7.an全钢索；
8.手动球阀：两通手动球阀用于控制供气管路总气源。
