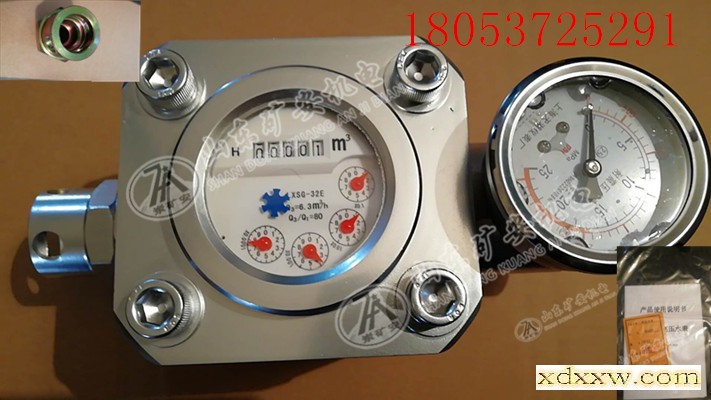

SGZ型LCG高压水表SK19煤层注水高压水表
一、概述
煤层注水是减少煤矿生产煤尘发生量的有效方法之一，高压水表是实施煤层注水防尘措施时必不可少的配套设备。SGZ 型 高压水表是多流束凹叶轮速度式磁钢传动干式水表，耐压高，密 封性能好，结构简单，数字直读，可与不同压力、不同流量的注 水系统相配套，即可反映注水流量，有可反映注水压力。
LCG高压水表-口径SK19压力25MPa。
二、结构特征与工作原理
SGZ型高压水表由压力表、上壳体、水量数字显示计数机
高压水表结构示意图 1—压力表 2—上壳体 3—水量数字显示计数机构
4—隔离板 5——叶轮组 6——下壳体 进入高压水表的水在经过叶轮组时推动叶轮旋转，配置其间的磁力传动
装置带动水量数字显示计数机构记录流经水表的水量
四、安装与使用 1、高压水表在安装使用前，必须将安装管路清洗干净，管路
内不得有颗粒物存在； 2、在高压水表入口的前方必须安装过滤装置，防止使用过程
中杂质进入水表传动叶轮组件，造成水表损坏或计量不准； 3、流经水表的水流方向应与水表上所标注方向一致； 4、流经水表的水温不得超过 50℃； 5、水表属于精密器具，不得随意打开或自行维修。
五、装箱单
使用说明书 一份
合格证 一份
